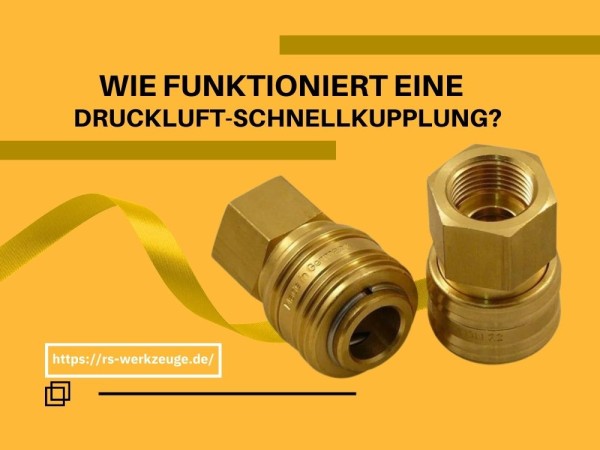

Druckluft-Schnellkupplungen sind clever konzipierte Bauteile, die eine schnelle und einfache Verbindung sowie Trennung von Druckluftschläuchen und -werkzeugen ermöglichen. In diesem Artikel erfahren Sie alles über den Aufbau und die Funktionsweise dieser unverzichtbaren Komponenten in Druckluftsystmen. Um mehr darüber im Detail zu erfahren, was diese Druckluft-Schnellkupplung ist, lesen Sie jetzt meinen Artikel, in dem ich alle Informationen aufgeführt habe, die Ihnen den richtigen Weg weisen.

Aufbau und Bestandteile:

Eine Druckluft-Schnellkupplung besteht aus zwei Teilen:

Stecker:

Der Stecker ist das männliche Teil der Kupplung und wird mit dem Druckluftschlauch oder -werkzeug verbunden. Er verfügt über eine zentrale Nase, die in die Buchse eingeführt wird. Um den Luftstrom zu unterbrechen, wenn die Kupplung getrennt ist, ist im Stecker ein Rückschlagventil integriert.

Buchse:

Die Buchse ist das weibliche Gegenstück, das mit der Druckluftversorgung verbunden ist. Sie weist eine zentrale Öffnung mit einer formschlüssigen Nut auf. In diese Nut greift die Nase des Steckers ein, um eine feste Verbindung herzustellen.

Die Buchse ist ebenfalls mit einem Rückschlagventil ausgestattet, das bei getrennter Kupplung den Luftstrom unterbricht. Um ein versehentliches Lösen der Kupplung zu verhindern, ist die Buchse oft mit einem Sicherungsmechanismus versehen.

Funktionsprinzip:

Das Zusammenspiel von Stecker und Buchse sorgt für die charakteristische Funktion einer Druckluft-Schnellkupplung:

Verbinden:

Zum Verbinden werden Stecker und Buchse formschlüssig ineinandergesteckt. Dabei gleitet die Nase des Steckers in die Nut der Buchse und verriegelt die Teile miteinander.

Öffnen der Luftkanäle:

Während des Verbindungsvorgangs werden durch die axiale Bewegung der Teile zueinander die integrierten Rückschlagventile in Stecker und Buchse geöffnet. Der Luftstrom kann nun durch die Kupplung strömen.

Trennen:

Zum Trennen werden Stecker und Buchse auseinandergezogen. Dabei löst sich die formschlüssige Verbindung. Gleichzeitig schließen die Rückschlagventile automatisch und unterbrechen den Luftstrom.

Dieser clever konzipierte Mechanismus erlaubt ein schnelles Verbinden und Trennen der Druckluftschläuche, ohne dass die Luftzufuhr manuell ein- oder ausgeschaltet werden muss. Das macht die tägliche Arbeit mit Druckluft-Werkzeugen enorm komfortabler und effizienter.

Arten von Druckluft-Schnellkupplungen:

Druckluft-Schnellkupplungen gibt es in verschiedenen Bauformen und Größen für die unterschiedlichsten Anwendungsbereiche:

Standard-Schnellkupplungen:

Dies ist die gängigste Bauform für allgemeine Druckluft-Anwendungen. Sie zeichnet sich durch einen einfachen Aufbau nach dem Prinzip Stecker/Buchse aus. Standard-Schnellkupplungen gibt es in verschiedenen Größen wie beispielsweise NW 7,2 und NW 10.

Kupplungen mit Schlauchtülle:

Diese Varianten verfügen über eine integrierte Schlauchtülle, die eine einfache und sichere Befestigung des Druckluftschlauchs ermöglicht. Die Tülle ist auf den jeweiligen Schlauch-Innendurchmesser abgestimmt und ersetzt den Einsatz von Schellen.

Kupplungen mit Außen-/Innengewinde:

Hier sind Stecker und Buchse mit Außen- bzw. Innengewinden versehen, die den Anschluss an entsprechende Anschlussstellen erlauben. Je nach Einsatzbereich gibt es diverse Gewindearten wie z.B. Zoll- oder Metrischgewinde.

Industriekupplungen:

Für den rauen Einsatz in Industrieumgebungen werden besonders robuste Schnellkupplungen aus Metall mit großen Nennweiten eingesetzt, die extrem hohen Drücken und Beanspruchungen standhalten.

Vorteile von Druckluft-Schnellkupplungen:

Druckluft-Schnellkupplungen überzeugen durch folgende Eigenschaften:

• Schnelles und einfaches Verbinden/Trennen der Druckluftzufuhr
• Komfortabler und zeitsparender Werkzeugwechsel
• Kompaktes, platzsparendes Design
• Automatisches Öffnen/Schließen des Luftkanals beim Verbinden/Trennen
• Ergonomische Handhabung auch an schwer zugänglichen Stellen
• Optional mit Sicherungsfunktion gegen unbeabsichtigtes Lösen
• Langlebige und wartungsarme Konstruktion
• Einfache Integration in Druckluftsysteme

Die vielen Vorteile von Druckluft-Schnellkupplungen machen sie zu einem unentbehrlichen Bestandteil moderner Druckluftinstallationen und -anlagen im gewerblichen sowie industriellen Bereich.

Anwendungsbeispiele für Druckluft-Schnellkupplungen

Druckluft-Schnellkupplungen haben eine große Bedeutung in allen Bereichen, in denen Druckluftwerkzeuge oder -vorrichtungen flexibel eingesetzt werden. Die einfache Handhabung ermöglicht einen schnellen Wechsel und spart Kosten und Nerven.

Einsatz in der Automobilindustrie & Fahrzeugtechnik:

In Autowerkstätten und KFZ-Betrieben werden täglich verschiedenste Druckluftwerkzeuge wie Schlagschrauber, Poliergeräte oder Reifenfüllgeräte eingesetzt. Für jeden schnellen Wechsel ist eine Schnellkupplung unentbehrlich, die in Sekundenschnelle die Druckluftzufuhr herstellt.

Besonders nützlich ist dies beispielsweise beim Radwechsel. Durch die Schnellkupplung lässt sich der Schlagschrauber blitzschnell anschließen, um die Radschrauben zu lösen oder anzuziehen. Auch beim Befüllen von Reifen ist die schnelle Verfügbarkeit von Druckluft essenziell.

In Nutzfahrzeug-Betrieben, wie beispielsweise bei Busunternehmen, erfüllen Druckluft-Schnellkupplungen einen weiteren Zweck: Hier dienen sie zum schnellen Anschluss der Druckluftbremsanlagen zwischen Zugmaschine und Anhänger.

Flexibilität in Handwerk und Industrie:

Ob Schreiner oder Metallbauer, Maler oder Elektriker - Druckluft wird in vielen Handwerkszweigen genutzt. Seien es Luftwerkzeuge, Anschlaggeräte oder Sprühgeräte, der schnelle Wechsel ist entscheidend für eine produktive Arbeit. Mittels Druckluft-Schnellkupplungen lassen sich all diese Geräte und Werkzeuge einfach und komfortabel anschließen.

Auch in industriellen Fertigungsprozessen ist die flexible Verfügbarkeit von Druckluft unabdingbar. In der holzverarbeitenden Industrie beispielsweise kommen zahlreiche Druckluft-getriebene Maschinen und Anlagen zum Einsatz. Ob Ablängsägen, Schleifmaschinen oder Nagler – der Einsatz von Schnellkupplungen zur Druckluft-Versorgung ist hier obligatorisch.

Ein weiteres Beispiel ist die Lebensmittelverarbeitung. Beim Ab- und Umfüllen von Getränken oder anderen Flüssigkeiten mittels Druckluft ermöglichen Schnellkupplungen eine zeitsparende Integration der Pumpen und Anschlaggeräte.

Vorteile im Heimwerker-Bereich:

Auch ambitionierte Heimwerker und Hobby-Handwerker wissen die Zeitvorteile von Druckluft-Schnellkupplungen zu schätzen. Mit dem schnellen Wechsel zwischen Luftnaglern, Anschlagwerkzeugen, Lackierpistolen oder kompakten Kompressoren spart man sich lästiges Umstecken.

So lässt sich beispielsweise ein Luftpumpen-Set, bestehend aus kleinem Kompressor und verschiedenen Ansatzdüsen, per Schnellkupplung rasch an Luftmatratzen, Spielzeug oder Fahrradreifen anschließen. Auch auf die Sicherheit kommt es an: Mit einer verriegelnden Schnellkupplung lässt sich verhindern, dass Geräte oder Anschlussleitungen unter Druck stehen, wenn sie nicht benutzt werden.

Variantenauswahl: Worauf es bei Druckluft-Schnellkupplungen ankommt

Bei der Vielzahl an Varianten stellt sich schnell die Frage nach dem richtigen Modell. Abhängig vom Einsatzbereich gilt es, einige wichtige Kriterien bei der Auswahl von Druckluft-Schnellkupplungen zu beachten.

Einsatzbedingungen:

Die Betriebsbedingungen bestimmen die Anforderungen an das Kupplungsmaterial. Für raue Einsatzorte, etwa in der Stahlverarbeitung, sollte eine besonders widerstandsfähige Kupplung aus Metall gewählt werden. An sauberen Arbeitsplätzen genügt eine Standard-Kunststoffkupplung.

Druckfestigkeit:

Entscheidend ist auch die maximale Druckbelastbarkeit. Für Standardanwendungen mit üblichen Betriebsdrücken um die 10 bar sind herkömmliche Schnellkupplungen ideal. In der Drucklufttechnik sind jedoch häufig höhere Drücke erforderlich, wo besonders druckbeständige Profi-Kupplungen zum Einsatz kommen.

Durchflussrate:

Eine weitere Schlüsselgröße ist die Durchflussrate, gemessen in Normliter pro Minute. Sie gibt an, welches Volumen an Druckluft durch die Kupplung strömen kann. Je höher der Luftbedarf des angeschlossenen Geräts, desto größer muss auch der mögliche Durchfluss der Kupplung dimensioniert sein.

Kompatibilität:

Um ein sicheres Funktionieren zu gewährleisten, ist die Kompatibilität der Kupplung mit dem vorhandenen System essenziell. Aspekte wie Gewindegrößen, Anschlussmaße und Steckverbinder müssen aufeinander abgestimmt sein. Eine genaue Prüfung ist vor dem Kauf notwendig.

Die Berücksichtigung dieser Faktoren ist entscheidend bei der Auswahl einer passenden Druckluft-Schnellkupplung. Eine durchdachte Wahl garantiert die problemlose Integration und langjährige Funktionstüchtigkeit der Kupplung.

Tipps zur korrekten Installation von Schnellkupplungen:

Eine fachgerechte Installation ist die halbe Miete, damit Druckluft-Schnellkupplungen zuverlässig und dicht ihre Aufgabe erfüllen können. Diese Schritte sind beim sachgerechten Einbau zu beachten:

Vorbereitung:

Zunächst wird geprüft, ob die Kupplung zum Anschluss passt: Stimmen Nennweite, Gewindestandard und Abmessungen überein? Auch der für die Anwendung erforderliche Durchfluss sollte mit den Leistungsdaten verglichen werden. Passt alles zusammen, kann die Montage starten.

Dichtung prüfen:

Es ist zwingend notwendig, die verbauten Dichtungen auf einwandfreien Zustand zu kontrollieren. Verschmutzte, beschädigte oder spröde Dichtungen müssen vor der Installation ersetzt werden, um Leckagen sicher zu vermeiden.

Gewinde abdichten:

Um die Gewindeverbindung der Kupplung dicht zu bekommen, wird das Außengewinde mit 1-2 Lagen PTFE-Band umwickelt. Dieses spezielle Klebeband füllt Feinräume aus und verhindert das Eindringen von Schmutz oder Flüssigkeiten.

Montage durchführen:

Nun wird die Druckluft-Schnellkupplung eingedreht. Dies erfolgt per Hand und unter Verwendung geeigneter Schraubwerkzeuge, zum Beispiel Stillsons oder Gabelschlüssel. Wichtig ist ein festes Anziehen, jedoch ohne die Gewinde zu überlasten.

Dichtheitsprüfung:

Nach der Montage ist vor dem Test: Unter Betriebsdruck wird die Kupplung auf Dichtheit geprüft. Tritt Luft aus (Hör- oder Fühlprobe), muss nachjustiert werden. Halten die Verbindungen dicht, ist die Installation gelungen.

Durch die sorgfältige Befolgung dieser Schritte lässt sich die Langlebigkeit und Funktionssicherheit der verbauten Druckluft-Schnellkupplungen deutlich erhöhen.

Tipps für Pflege und Wartung:

Damit Druckluft-Schnellkupplungen dauerhaft zuverlässig funktionieren, bedarf es einer regelmäßigen Wartung. Mit einfachen Maßnahmen bleiben die Kupplungen einsatzbereit.

Regelmäßige Sichtprüfung:

Es empfiehlt sich, in regelmäßigen Abständen eine visuelle Kontrolle der Kupplungen durchzuführen. Zeigen sich Risse, Undichtigkeiten oder Verschmutzungen, müssen diese umgehend behoben werden. Schäden sollten sofort fachgerecht repariert werden.

Reinigung:

Da sich Verschmutzungen im Betrieb kaum vermeiden lassen, ist eine routinemäßige Reinigung essentiell. Mit Druckluft, weichen Bürsten und nicht-aggressiven Reinigungsmitteln werden die Kupplungen wieder auf Vordermann gebracht, damit sie einwandfrei funktionieren.

Prüfung der Dichtungen:

Bei der Wartung muss auch der Zustand der Dichtungen überprüft werden. Sind diese beschädigt oder verschlissen, können Unterbrechungen des Luftstroms oder Lecks die Folge sein. Eine rechtzeitige Erneuerung der Dichtungen vermeidet derartige Störungen.

Nachschmieren:

Für den reibungslosen Betrieb sind Druckluft-Schnellkupplungen auf Schmierung angewiesen. Mit einem speziellen Kupplungsfett oder -öl lassen sich die beweglichen Teile nachbedarfsgerecht nachschmieren, um ein Festsetzen oder vorzeitigen Verschleiß zu verhindern.

Durch sorgfältige Wartung und Pflege bleiben Druckluft-Schnellkupplungen langfristig einsatzbereit und geben einem weniger Rätsel auf als so manches Kreuzworträtsel.

Fazit:

Druckluft-Schnellkupplungen sind aus modernen Druckluftsystemen nicht mehr wegzudenken. Durch ihren cleveren Aufbau aus Stecker und Buchse gelingt ein schnelles Verbinden und Trennen der Druckluftschläuche per Handgriff.

Der große Vorteil liegt in der Zeitersparnis und Flexibilität beim Arbeiten mit Druckluftwerkzeugen. Das manuelle An- und Abschrauben von Leitungen und Ventilen entfällt – die Kupplung regelt die Luftzufuhr beim Trennen/Verbinden automatisch.

So beschleunigt der Einsatz dieser Kupplungen die Arbeitsabläufe und erhöht die Produktivität in vielen Gewerken. Eine Investition, die sich schnell bezahlt macht. Bei der Auswahl gilt es lediglich, auf die Passgenauigkeit zur eigenen Anlage sowie ausreichende Druckfestigkeit und Durchflussraten zu achten.

Mit robuster Bauweise und geringem Wartungsbedarf überzeugen Druckluft-Schnellkupplungen zudem mit hoher Langlebigkeit und Zuverlässigkeit im rauen Arbeitsalltag. Sie sind somit ein Must-Have für jeden ambitionierten Druckluft-Anwender.
